Patente de Invenção ROLETE DE PRÉ-ESTIRAMENTO, MÉTODO PARA FABRICAR UM ROLETE DE PRÉ-ESTIRAMENTO, E, APARELHO DE DESENROLAMENTO de ROBOPAC S.P.A. — IPC B21C 23/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

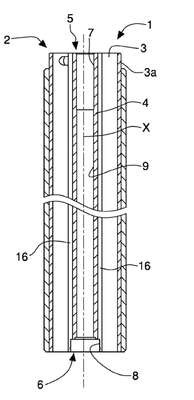

ROLETE DE PRÉ-ESTIRAMENTO, MÉTODO PARA FABRICAR UM ROLETE DE PRÉ-ESTIRAMENTO, E, APARELHO DEDESENROLAMENTO. Um rolete de pré-estiramento (1) de um aparelho de desenrolamento (100) associável a uma máquina de embalagem, que compreende um corpo principal (2) alongado e fabricado por um processo de extrusão de uma liga metálica; o corpo principal (2) inclui um primeiro elemento tubular (3) de formato cilíndrico e que define uma parede cilíndrica externa (3a) adequada para interagir com uma película (50); um segundo elemento tubular (4) interno ao primeiro elemento tubular (3) e com uma primeira extremidade (5) provida de um primeiro assento (7) adequado para receber e acoplar a um eixo de acionamento (31; 41) dos meios de acionamento (35; 45) do aparelho de desenrolamento (100), e uma segunda extremidade oposta (6) provida de um segundo assento (8) adequado para receber e acoplar a um pino de suporte (32) para fixar o rolete de pré-estiramento (1) ao aparelho de desenrolamento (60); uma pluralidade de palhetas longitudinais (10) que conectam o primeiro elemento tubular (3) ao segundo elemento tubular (4); o segundo elemento tubular (4) compreende uma pluralidade de nervuras longitudinais (16), em que cada uma delas é conectada a uma respectiva palheta longitudinal (10).
