Patente de Invenção MÁQUINA EMBALADORA AUTOPROPELIDA de ROBOPAC S.P.A. — IPC B60S 9/18. Figura publicada pelo INPI na Revista da Propriedade Industrial.

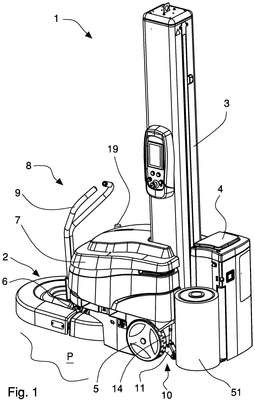

MÁQUINA EMBALADORA AUTOPROPELIDA. Uma máquina embaladora autopropelida (1) móvel sobre uma superfície de sustentação (P), para embalar uma carga com um filme plástico, compreende um carro autopropelido (2) provido com pelo menos uma roda motriz (5) adequada para mover a máquina embaladora autopropelida (1); um volante de direção (6) controlado por meios de direção (8) que pode ser operado manualmente por uma barra de manobra (9) ou por um elemento sensor (19) adequado para acompanhar as paredes externas da carga a ser embalada; uma barra vertical (3) fixada ao carro (2) e que sustenta de forma deslizante uma unidade de desenrolamento (4) provida com pelo menos uma bobina (51) de filme; um dispositivo de elevação (10) que inclui um elemento de sustentação (11) provido com uma roda auxiliar ociosa (12), associada ao carro (2) e móvel de forma seletiva entre uma posição elevada (A), em que a roda auxiliar (12) está afastada a partir do plano de sustentação (P), e uma posição rebaixada (B), em que a roda auxiliar (12) encosta no plano de sustentação (P) e eleva e desprende a roda motriz (5) a partir do plano de sustentação (P); o elemento de sustentação (11) está associado de forma rotativa ao carro (2) de modo a rodar entre a posição elevada (A) e a posição rebaixada (B); o dispositivo de elevação (10) compreende uma alavanca (13) sustentada de forma rotativa pelo carro (2), conectada ao elemento de sustentação (11) por meio de um elemento de conexão (14) e móvel entre uma posição não operante (C) e uma posição operante (D), em que a alavanca (13) arranja o elemento de sustentação (12) respectivamente na posição elevada (A) e na posição rebaixada (B).
