DISPOSIÇÃO CONSTRUTIVA PARA MOTOR ELÉTRICO AUXILIAR DE BARCOS DE PESCA

Classificação IPC

Resumo técnico

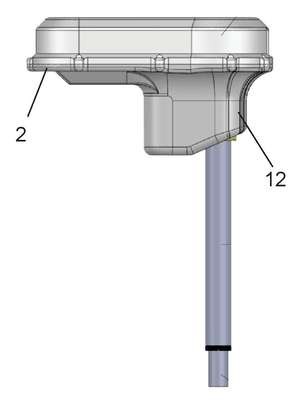

DISPOSIÇÃO CONSTRUTIVA PARA MOTOR ELÉTRICO AUXILIAR DE BARCOS DE PESCA. Para possibilitar, em caso de necessidade de substituição, o acoplamento do conjunto todo do motor elétrico auxiliar diretamente na cabeça de propulsão (25) de barcos de pesca. Para tanto, o motor elétrico (14) com seu eixo (15) e seu conjunto redutor de engrenagens (10) e (16) acopladas, passam a ser montados na cabeça de acionamento (1). A partir do interior da cabeça de acionamento (1) o conjunto redutor é ligado a um eixo interno (18) giratório, que se estende inferiormente protegido por um tubo externo (17), estático, fixado na cabeça de propulsão (25). O eixo interno (18) é ligado ao mecanismo de empuxo com suas hélices (24) e travado por uma tampa interna (19) aparafusada na cabeça de acionamento (1). Quando o motor elétrico (14) movimentar o eixo interno (18), a tampa interna (19) também gira e carrega a cabeça de acionamento (1) para que todo esse conjunto motriz, em giro pelo tubo estático (17) preso a partir da proa do barco, transmita o torque às hélices (24) do mecanismo de empuxo da cabeça de propulsão (25).
