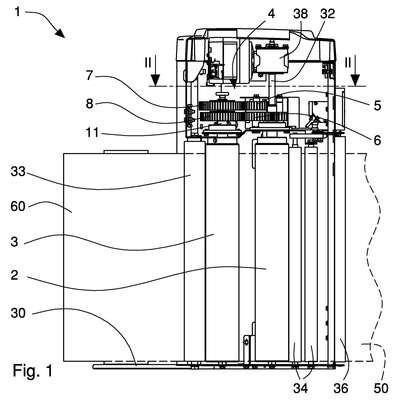

Patente de Invenção APARELHO DE DESENROLAMENTO ASSOCIÁVEL A UMA MÁQUINA EMBALADORA de ROBOPAC S.P.A. — IPC B65B 11/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
APARELHO DE DESENROLAMENTO ASSOCIÁVEL A UMA MÁQUINA EMBALADORA. Um aparelho de desenrolamento (1) para fornecer um filme (50) compreende um primeiro e um segundo rolo de pré-estiramento (2m 3) e um sistema de transmissão de movimento (4) para transmitir um movimento de rotação a partir do dito primeiro rolo de pré-estiramento (2) ao dito segundo rolo de pré-estiramento (3) com uma razão de transmissão definida; o sistema de transmissão de movimento (4) compreende duas rodas de acionamento dentadas (5, 6) giradas pelo dito rolo de pré-estiramento (2), duas rodas acionadas dentadas (7, 8) montadas e seletivamente acopláveis ao segundo rolo de pré-estiramento (3), cada roda acionada dentada (5, 6) engatando nas respectivas rodas de acionamento dentadas (5, 6), e meios seletores (10) operáveis para acoplar uma roda acionada dentada (7, 8) de cada vez ao dito segundo rolo de pré-estiramento (3); o meio seletor (10) compreende um eixo acionado (11) conectado ao segundo rolo de pré-estiramento (3), suportando de forma giratória as ditas rodas acionadas dentadas (7, 8) e provido com uma cavidade interna longitudinal (12) tendo pelo menos um primeira abertura lateral de passagem (13) e uma segunda abertura lateral de passagem (14) adequadas para alojar respectivos elementos de travamento (20); um pino seletor (15) provido com uma primeira e uma segunda saliência transversal (16, 17) é móvel dentro da cavidade interna (12) entre uma primeira posição operante (A), na qual a primeira saliência transversal (16) empurra um elemento de travamento (20) para engatar uma primeira sede (22) da primeira roda acionada dentada (7) para acoplar a primeira roda acionada dentada ao eixo acionado (11), e uma segunda posição operante (B), na qual a segunda saliência transversal (17) empurra um elemento de travamento (20) para engatar uma segunda sede (22) da segunda roda acionada dentada (8) para acoplar a segunda roda acionada dentada ao eixo acionado (11).
