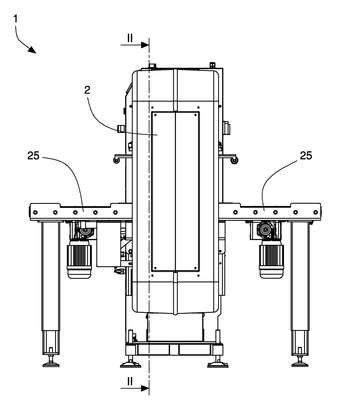

Patente de Invenção MÁQUINA EMBALADORA PARA EMBALAR UM FILME EM TORNO DE UM PRODUTO de ROBOPAC S.P.A. — IPC B65B 11/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÁQUINA EMBALADORA PARA EMBALAR UM FILME EM TORNO DE UM PRODUTO.Uma máquina embaladora (1) para embalar um filme (50) em torno de um produto (100) compreende: uma estrutura de suporte (2), um anel rotativo (3) suportado rotativamente pela estrutura de suporte (2), uma pluralidade de rodas de suporte ( 5) fixadas à dita estrutura de suporte (2) para suportar rotativamente o anel rotativo (3) engatando uma borda periférica externa (10) do mesmo, uma unidade de desenrolamento (4) fixada ao anel rotativo (3), meios de acionamento (15) para girar o anel rotativo (3) e compreendendo um elemento flexível (16) embalado na borda periférica externa (10) do anel rotativo (3); a borda periférica externa (10) do anel rotativo (3) compreende uma primeira porção anular (11) e uma segunda porção anular adjacente (12); cada roda de suporte (5) compreende uma ranhura guia anular (6) tendo uma seção transversal com um formato semicircular e adequada para receber e engatar a primeira porção anular (11) tendo seção transversal com um formato semicircular e complementar à seção transversal da ranhura guia anular (6); a segunda porção anular (12) é dotada de uma sede anular (13) adequada para receber o dito elemento flexível (16) e tendo um segundo diâmetro externo (D2) menor que um primeiro diâmetro externo (D1) da primeira porção anular (11).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
