MÉTODO PARA A PRODUÇÃO DE UMA LIGA SINTERIZADA A BASE DE FERRO RESISTENTE AO DESGASTE

Classificação IPC

Prioridades unionistas

Resumo técnico

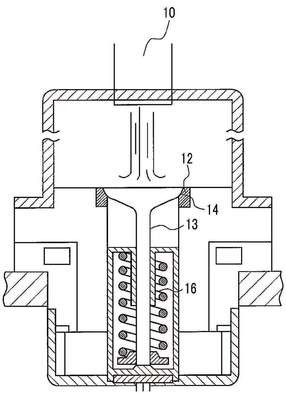

É produzida uma liga sinterizada à base de ferro resistente ao desgaste feita de um pó misturado que inclui as primeiras partículas duras, as segundas partículas duras, as partículas de grafite e as partículas de ferro. As primeiras partículas duras são partículas de liga de Fe-Mo-Ni-Co-Mn-Si-C. As segundas partículas duras são partículas de liga de Fe-Mo-Si. O pó misturado inclui as primeiras partículas duras de 5% em massa a 50% em massa, as segundas partículas duras de 1% em massa a 8% em massa, e as partículas de grafite de 0,5% em massa a 1,5% em massa quando uma quantidade total das partículas acima é definida como 100% em massa. Em um processo de sinterização, a sinterização é realizada de modo que a dureza das primeiras partículas duras se torne de 400 a 600 Hv e a dureza das segundas partículas duras exceda 600 Hv. Em seguida, um tratamento de oxidação é realizado de modo que uma diferença de densidade entre o antes e o depois do tratamento de oxidação em um produto sinterizado se torne 0,05 g/cm3 ou mais.
