CONEXÃO DE TRANSMISSÃO APLICADA EM MÁQUINAS E IMPLEMENTOS AGRÍCOLAS EM GERAL

Classificação IPC

Resumo técnico

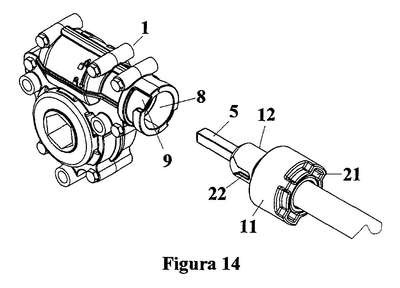

CONEXÃO DE TRANSMISSÃO APLICADA EM MÁQUINAS E IMPLEMENTOS AGRÍCOLAS EM GERAL, Compreendendo caixa de transmissão (1) bipartida, cujas laterais são unidas entre si por parafusos (2), tendo, internamente à caixa de transmissão, sem-fim (3), suportado por rolamentos (4), que recebe cabo (5), e que se engrena engrenagem (6), montada no interior da dita caixa de transmissão, suportada por rolamentos (7), sendo o cabo admitido na caixa de transmissão pela sua abertura de admissão (8), sendo previsto, nas laterais da abertura de admissão da caixa de transmissão, rebaixos (9), dispostos diametralmente opostos entre si, onde se encaixam projeções (10) dispostas, diametralmente opostas entre si, nas bordas internas dianteiras do elemento externo de conexão (11), que é constituído na forma de anel circular, no interior do qual se instala elemento interno de conexão (12), constituído por corpo cilíndrico, dotado de gola traseira (13), onde são previstos recortes (14), dispostos diametralmente opostos entre si, e que é suportado por anéis elásticos (15) e (16) dispostos no canal (17) da abertura de admissão da caixa de transmissão, e no rebaixo (18) previsto no elemento interno de conexão, sendo dita gola traseira apoiada de contra as projeções (19) dispostas, diametralmente opostas entre si, na borda interna traseira do elemento externo de conexão, sendo previstos ainda entalhes em V (20) dispostos, diametralmente opostos entre si, na superfície traseira da dita gola traseira, além de janelas (21) dispostas, diametralmente opostas entre si, na face traseira do elemento externo de conexão, de alinhamento dos alojamentos (22) laterais, diametralmente opostos entre si, do elemento interno de conexão em relação às gaxetas (23) laterais, diametralmente opostas entre si, da abertura de admissão da caixa de transmissão.
