COLUNA DE DIREÇÃO AJUSTÁVEL PARA VEÍCULO AUTOMOTOR

Classificação IPC

Prioridades unionistas

Resumo técnico

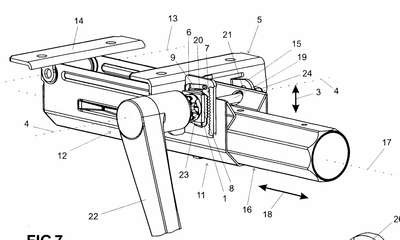

COLUNA DE DIREÇÃO AJUSTÁVEL PARA VEÍCULO AUTOMOTORColuna de direção ajustável para veículo automotor que compreende urna unidade de ajuste (11) aj ustável em pelo menos uma direção de ajuste (3,18), urna unidade de retenção ( 5 ) não ajustável na direção de ajuste e umdispo s itivo de fixação (1 2 ) em cujo estado aberto a unidade de ajuste ( 11) pode ser ajustada em relação àunidade de retenção (5) para o ajuste da posição da coluna de direção e em cujo estado fechado a unidade deajuste (11) é fixada pelo dispositivo de fixação em relação à uni dade de retenção ( 5) e que compreende umpino de fixa ção (19) , que atravessa orifícios na unidade de ajuste {11) e unidade de retenção (5), pelo me nos uma placa dentada (1) pela qual passa o pino de fixação {19) , que apresenta p elo menos urna porção de dentes ( 2) com dentes afastados do pino de fixação ( 1 9) , e pelo menos uma porçã o de dentes (7) da unidade de retenção (5) voltada ao pino de fixação (19) para a interação com pelo menos uma porção de dentes (2) da placa dentada (1) no estado fechado do dispositivo de fixação . A placa de entrada (1) é projetada e lasticamente flexionável e fica disposta entre a unidade de retenção (5) e uma peça de pressão (8) pela qual passa o eixo longitudinal (4) do pino de fixação (19), p ela qual peça de pressão no estado fechado do dispositivo de fixação (1 2 ) e la é comprimida contra a unidade de rete nção (5) , sendo que pelo menos uma porção de dentes ( 2 ) da placa dentada ( 1) no estado aberto do dispositivo de fixação ( 12) se distancia de pelo menos uma porção de dentes (7) da unidade d e retenção (5) pela força de mola na direção do eixo l ongitudinal (4) do pino de fixação (19) .
