DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CAPOTA RÍGIDA DOBRÁVEL

Classificação IPC

Resumo técnico

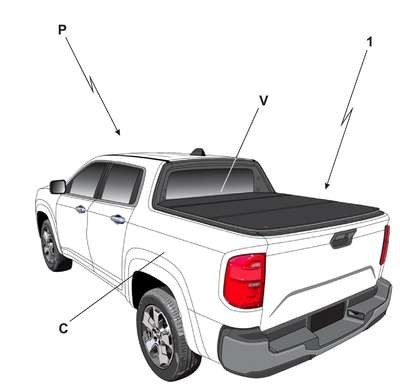

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CAPOTA RÍGIDA DOBRÁVEL. Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em capota rígida dobrável, pertencente a área mecânica com aplicação no setor de acessórios automotivos, mais particularmente trata-se de uma capota rígida dobrável para pick-ups monobloco, com dispositivo de trava sob pressão, que auxilia no travamento da capota junto a parte traseira do vidro da carroceria da respectiva pick-up, ao mesmo tempo, pressionando a mesma para proporcionar uma melhor vedação, através da qual são obtidos resultados práticos, seguros e funcionais muito vantajosos. A capota rígida dobrável, é fixada na caçamba (C) da pick-up monobloco (P) na parte traseira do vidro (V) e compreende uma capota (1), formada por três placas (11) articuladas nas barras intermediárias frontal (12) e posterior (12?) e é formada pelos perfis laterais (13), pela barra traseira (14) e pela barra dianteira (15), na qual são fixos os parafusos guia (16). Os perfis laterais (13) são dotados na porção dianteira próxima à barra intermediária frontal (12), de dispositivos (2), de trava e tensor da capota (1), sendo os dispositivos (2) acoplados nos ganchos (3) fixos nas extremidades da barra intermediária frontal (12). Cada um dos ditos dispositivos (2) é formado trava principal (21) e uma trava de segurança (22).
