DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CAPOTA RÍGIDA DOBRÁVEL PARA PICK-UPS

Classificação IPC

Resumo técnico

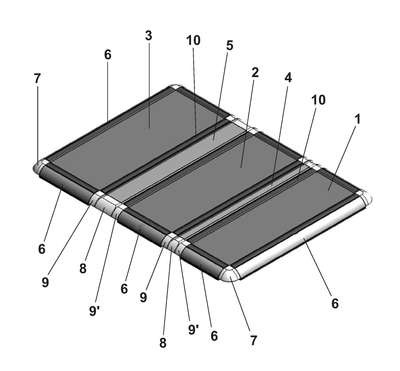

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CAPOTA RÍGIDADOBRÁVEL PARA PICK-UPS. Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em capota rígida dobrável para pick-ups, pertencente ao setor técnico mecânico, mais particularmente ao setor de acessórios automotivos para ser utilizado em veículos utilitários do tipo pick-up, com a função de proteger a caçamba do veículo quando fechada e liberar o acesso ao vão de carga quando recolhida. A capota é composta por painéis rígidos de pouca espessura e quadros articuláveis através de dobradiças e apresenta um arranjo construtivo elaborado para maior praticidade e simplicidade de montagem, compreendido também por ponteiras de acabamento com trava rápida, grampos de fixação ajustáveis, e barras transversais mais simples, através da qual são obtidos resultados práticos, seguros e funcionais muito vantajosos. A capota rígida dobrável para pick-ups compreende três painéis rígidos (1; 2 e 3), da traseira para dianteira respectivamente, unidos pelas dobradiças traseira (4) e dianteira (5), e encaixados nos perfis periféricos (6), além de serem previstas as cantoneiras (7) as ponteiras de acabamento centrais (8) e laterais (9; 9') e as borrachas de acabamento e vedação (10).
