DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CAPOTA MARÍTIMA PARA PICK-UPS

Classificação IPC

Resumo técnico

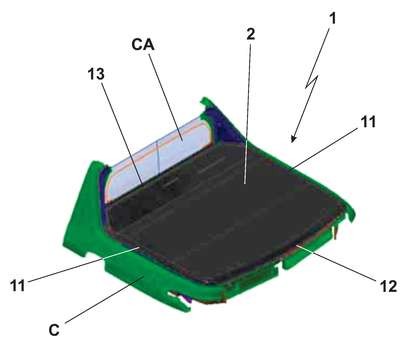

Trata-se a presente patente de modelo de utilidade, de umadisposição construtiva introduzida em capota marítima para pick-ups,pertencente ao setor técnico mecânico, mais particularmente ao setor deacessórios automotivos para ser utilizado em veículos utilitários do tipo pickup, com a função de proteger o vão de carga, tornando seu uso mais eficientequanto ao manuseio da capota, sua instalação e acoplamento estanque com oveículo, através da qual são obtidos resultados práticos, seguros e funcionaismuito vantajosos. A capota marítima para pick-ups compreende uma estrutura(1), fixa na caçamba (C), onde a barra dianteira (13) é articulada pela açãodas hastes (3) que têm uma das extremidades fixadas na barra dianteira (13) eas outras extremidades são apoiadas nos parafusos pivô (5), com folga parapermitir um movimento pivotante, ou movimento angular, para oacoplamento estanque da barra dianteira (13) junto à cabine (CA) do veículo,movimento esse limitado pelo parafuso (5?) que também fixa a haste (3) naposição de acoplamento junto às laterais (11). A barra dianteira (13), por suavez, mantém guarnição de borracha (6) com uma das faces na vertical,totalmente aderida à cabine (CA).
