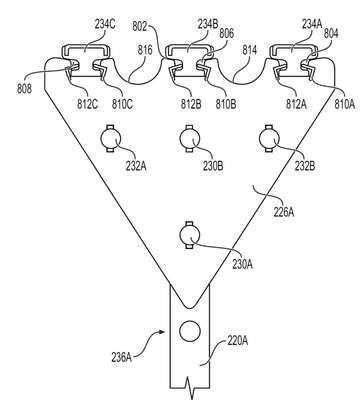

Modelo de Utilidade LIGAÇÃO CONDUTORA DE ENERGIA DE MÁQUINA MÓVEL de CATERPILLAR GLOBAL MINING EQUIPMENT LLC — IPC B60M 1/30. Figura publicada pelo INPI na Revista da Propriedade Industrial.
LIGAÇÃO CONDUTORA DE ENERGIA DE MÁQUINA MÓVEL.Uma estrutura modular apoia segmentos de trilhos elevados (240) para fornecer energia elétrica a uma máquina de trabalho em movimento (100), tal como um transportador em um local de mineração. As extremidades opostas de uma barreira à beira da estrada (204) contêm acopladores tubulares complementares (206, 208) dispostos verticalmente. Uma extremidade inferior de uma coluna dielétrica (220A) posicionada em um dos acopladores tubulares possui placas dielétricas opostas (226A, 228A) em uma extremidade superior. Uma borda superior (802) de cada placa tem uma concavidade de fuga (814) entre um par de recessos de trilho (804, 806). Outra coluna dielétrica (220B) de configuração semelhante está posicionada no outro dos acopladores tubulares. Furos dentro dos acopladores e das colunas garantem o alinhamento dos respectivos recessos do trilho nos quais os trilhos condutores (234A) são colocados. Insertos dielétricos (810A, 812A) travam os trilhos por atrito nos recessos do trilho.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
08/10/2024
RPI 2805
Notificação de pedido dividido
#2.4
01/10/2024
RPI 2804
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240042770' em 21/05/2024 09:08 (WB)
