Patente de Invenção COLETOR DE CORRENTE ELÉTRICA E MÉTODO de CATERPILLAR GLOBAL MINING EQUIPMENT LLC — IPC B60L 5/38. Figura publicada pelo INPI na Revista da Propriedade Industrial.

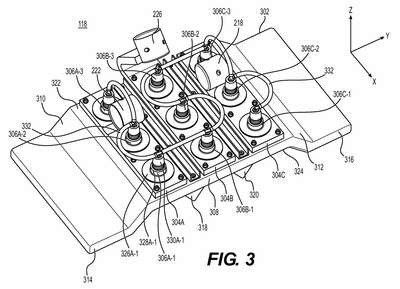

Um coletor de corrente deslizável (118) possui um conjunto de terminais (306) com escovas de carvão (406) para entrar em contato com trilhos de energia (108) para fornecer energia elétrica a uma máquina de trabalho em movimento (100). Os terminais (306) possuem seções superiores (520) com poste condutor (522), seções inferiores (500) que incluem um reservatório (506) de metal líquido (514), e bexigas (546) que conectam as seções superiores com as seções inferiores. Os ímãs (410) circundam os invólucros externos (404) dos terminais. O ar acima de uma pressão limite alimentada nas bolsas (546) mantém as seções superiores (520) separadas das seções inferiores (500) e força os ímãs (410) para longe dos trilhos de energia. O ar abaixo da pressão limite permite que os ímãs prendam os terminais (306) ao condutor, abaixa o poste condutor (522) no metal líquido (514) e impele as escovas de carbono (406) contra os trilhos de energia. As bexigas (546) fornecem uma suspensão fluida distribuída através do conjunto de terminais (306), permitindo contato elétrico e desgaste consistentes para as escovas de carvão (406).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
15.50
O pedido foi dividido no BR122024013428-4 protocolo 870240055043 em 28/06/2024 16:08.
