Patente de Invenção COLETOR DE CORRENTE DESLIZANTE E MÉTODO PARA ENTRAR EM CONTATO COM TRILHO CONDUTOR de CATERPILLAR GLOBAL MINING EQUIPMENT LLC — IPC B60L 5/38. Figura publicada pelo INPI na Revista da Propriedade Industrial.

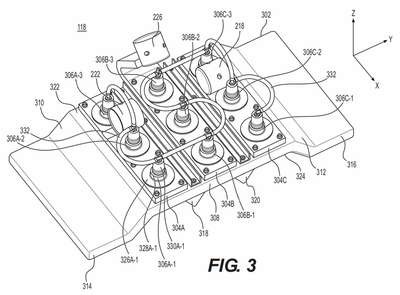

COLETOR DE CORRENTE DESLIZANTE E MÉTODO PARA ENTRAR EM CONTATO COM TRILHO CONDUTOR. Trata-se de um coletor de corrente deslizante (118) que tem uma estrutura (302) formada como substrato central (308) e ombros inclinados (310, 312) em lados laterais opostos do substrato central (308). Terminais elétricos (306) passam através de orifícios dispostos em pelo menos duas fileiras dentro do substrato central (308). Pelo menos um amortecedor (318) é disposto em um lado inferior (324) do substrato central (308) entre as pelo menos duas fileiras. Durante o deslizamento em um trilho de alimentação (108), os terminais elétricos (306) entram em contato com uma superfície de trilho (408), e o coletor de corrente (118) pode se deslocar lateralmente na superfície de trilho (408) através de uma distância entre o amortecedor (318) e um dos ombros inclinados (310). Se o desengate dos terminais elétricos (306) da superfície de trilho (408) ocorrer, os ângulos nos ombros inclinados (310, 312) e no pelo menos um amortecedor (318) resistem ao deslocamento lateral excessivo e induzem os contatos elétricos a reengatarem na superfície de trilho (408).
