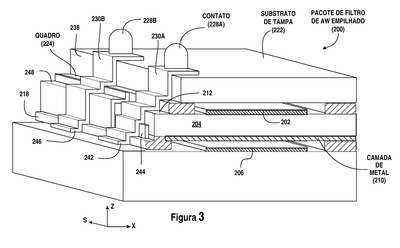

Patente de Invenção PACOTE DE FILTRO DE ONDA ACÚSTICA (AW) EMPILHADO, DISPOSITIVO, E, MÉTODO PARA FABRICAR UM PACOTE DE FILTRO DE AW EMPILHADO de RF360 SINGAPORE PTE. LTD. — IPC H03H 9/05. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PACOTES DE FILTRO DE ONDA ACÚSTICA (AW) EMPILHADOS, INCLUINDO CAMADAS DE REDUÇÃO DE DIAFONIA E MÉTODOS DE FABRICAÇÃO RELACIONADOS.Um pacote de filtro de AW empilhado (200) inclui um primeiro substrato (204) empilhado sobre um segundo substrato. O primeiro substrato tem um primeiro circuito de filtro de AW (202) na primeira superfície (212) e uma camada de metal (210) em uma segunda superfície. O segundo substrato tem um segundo circuito de filtro de AW (206) disposto em uma cavidade entre a camada de metal (210) do primeiro substrato (204) e uma terceira superfície do segundo substrato. A camada de metal (210) é acoplada ao segundo circuito de filtro de AW (206) por uma interconexão de metal (230a) formada em uma camada de metalização em uma superfície lateral do primeiro substrato. A camada de metal (210) provê isolamento para reduzir diafonia (por exemplo, interferência eletromagnética) dentro do pacote de filtro de AW empilhado (200) entre o primeiro circuito de filtro de AW (202) e o segundo circuito de filtro de AW (206). A inclusão da camada de metal (210) no pacote de filtro de AW empilhado (200) melhora a qualidade de sinal dos sinais transmitidos e recebidos filtrados no primeiro e no segundo circuitos de filtro de AW (202,206).
