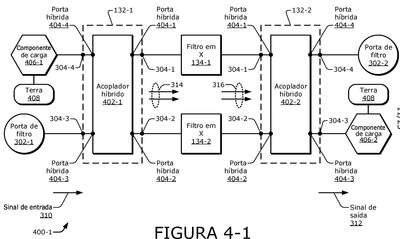

Patente de Invenção REDUÇÃO HARMÔNICA COM FILTRAGEM de RF360 SINGAPORE PTE. LTD. — IPC H03H 7/09. Figura publicada pelo INPI na Revista da Propriedade Industrial.
REDUÇÃO HARMÔNICA COM FILTRAGEM. É divulgado um aparelho para redução harmônica com filtragem. Em aspectos de exemplo, o aparelho inclui um circuito de filtro com uma primeira e uma segunda portas de filtro, um primeiro e um segundo filtros em X e um primeiro e um segundo circuitos manipuladores de sinal. O primeiro circuito manipulador de sinal inclui uma primeira porta, uma segunda porta e uma terceira porta acoplada à primeira porta de filtro. O primeiro circuito manipulador de sinal divide um sinal de entrada em múltiplos sinais divididos, desvia uma fase deste para produzir ao menos um sinal dividido com desvio de fase e provê o sinal dividido com desvio de fase para a primeira e a segunda portas. O primeiro filtro em X é acoplado à primeira porta e o segundo filtro em X é acoplado à segunda porta. O segundo circuito manipulador de sinal inclui uma primeira porta acoplada ao primeiro filtro em X, uma segunda porta acoplada ao segundo filtro em X e uma terceira porta acoplada à segunda porta de filtro.
