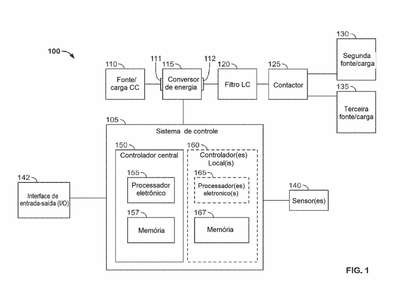

Patente de Invenção SISTEMAS E MÉTODOS PARA CONTROLE DE CONVERSORES DE POTÊNCIA BIDIRECIONAIS NÃO ISOLADOS de THE TRUSTEES OF COLUMBIA UNIVERSITY IN THE CITY OF NEW YORK — IPC H02M 1/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMAS E MÉTODOS PARA CONTROLE DE CONVERSORES DE POTÊNCIA BIDIRECIONAIS NÃO ISOLADOS.São reveladas implementações que incluem um sistema e método de conversor de potência incluindo um estágio de conversor de potência de n-fase tendo em um lado de corrente alternada (CA) e um lado de corrente contínua (CC) com N = 1. O sistema e método incluem adicionalmente um filtro LC de N-fase compreendendo um ou mais capacitores, em que os um ou mais pontos neutros respectivos de um ou mais capacitores são eletricamente conectados a um terminal negativo CC de uma fonte CC. Um sistema de controle aciona elementos de comutação de energia do estágio de conversor de potência de N-fase para converter energia recebida e transmitir energia convertida. O sistema de controle aciona os elementos de comutação de energia usando comutação soft de frequência variável em uma frequência de pelo menos 20 kHz. O conversor de potência pode ter operação bidirecional para operar em um modo de tração para acionar um motor ou um modo de carga para carregar uma fonte CC.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
