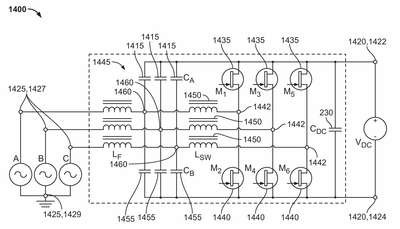

Patente de Invenção SISTEMAS E MÉTODOS PARA CONVERSÃO DE ENERGIA COM FILTRO LC POSSUINDO CAPACITOR ADICIONAL de THE TRUSTEES OF COLUMBIA UNIVERSITY IN THE CITY OF NEW YORK — IPC H02M 1/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMAS E MÉTODOS PARA CONVERSÃO DE ENERGIA COM FILTRO LC POSSUINDO CAPACITOR ADICIONAL.Sistemas e métodos para um conversor de energia de alta eficiência incorporando uma topologia de meia ponte com um ou mais capacitores superiores adicionais e um capacitor de fonte de drenagem. O conversor inclui terminais de tensão CC eum capacitor de barramento CC acoplado através de um terminal CC positivo e terminal de CC negativo dos terminais de tensão CC. O conversor inclui ainda um par de elementos de comutação de energia incluindo um comutador lateral superior e um comutador lateral inferior acoplados juntos em um nó de ponto médio. O conversor inclui ainda um filtro LC tendo um indutor do lado do comutador, um capacitor inferior acoplado entre uma segunda extremidade do indutor do lado do comutador e o terminal CC negativo; e um capacitor superior acoplado entre a segunda extremidade do indutor do lado do comutador e o terminal CC positivo. O conversor pode incluir ainda capacitores de fonte de drenagem acoplados através dos terminais de drenagem e de fonte dos comutadores.
