Patente de Invenção MÉTODO DE CONTROLE, SISTEMA DE CONTROLE, DISPOSITIVO DE COMPUTADOR E MÍDIA DE ARMAZENAMENTO PARA CONVERSOR de NR ELECTRIC CO., LTD — IPC H02J 3/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.

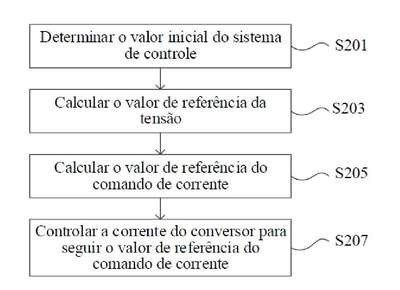

MÉTODO DE CONTROLE, SISTEMA DE CONTROLE, DISPOSITIVO DE COMPUTADOR E MÍDIA DE ARMAZENAMENTO PARA CONVERSOR.Este pedido propõe um método de controle, um sistema de controle e um dispositivo de computador para conversor, aplicados a um sistema de transmissão de corrente contínua (CC) flexível, em que o sistema de transmissão CC flexível compreende um ou mais conversores do tipo fonte de tensão, e o método de controle consiste em: determinar um potencial interno, uma fase, uma tensão de corrente alternada (CA) do conversor, uma corrente do lado da rede do conversor, um valor constante de impedância e um valor-limite de corrente do conversor; e, em seguida, calcular um valor de referência de tensão do barramento de conexão do conversor com base no potencial interno, na referida fase, no valor constante de impedância, na corrente do lado da rede do conversor; calcular um valor de referência de comando de corrente de acordo com o erro entre o valor de referência de tensão do barramento de conexão e a tensão CA; controlar a corrente do conversor para seguir o valor de referência do comando de corrente de acordo com o valor de referência de comando de corrente; o método de controle também inclui uma unidade de limitação de sobrecorrente, ou seja, quando o conversor está no modo de limitação de corrente comandada, de acordo com a tensão CA Us, o potencial interno E e a fase ¿, o valor-limite de corrente do conversor Imax, com base nas características de indutância em série da fonte de tensão de sequência positiva, calcular o referido valor de referência de comando de corrente no modo de limitação de corrente comandada e utiliza-lo como valor de referência de comando de corrente.
