Patente de Invenção MÉTODO, APARELHO, DISPOSITIVO ELETRÔNICO E MÍDIA DE ARMAZENAMENTO PARA SUPRIMIR OSCILAÇÕES DE BANDA LARGA DO CONVERSOR de NR ELECTRIC CO., LTD — IPC H02J 3/24. Figura publicada pelo INPI na Revista da Propriedade Industrial.

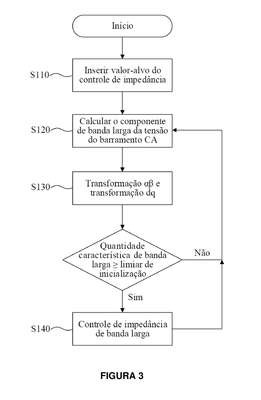

MÉTODO, APARELHO, DISPOSITIVO ELETRÔNICO E MÍDIA DE ARMAZENAMENTO PARA SUPRIMIR OSCILAÇÕES DE BANDA LARGA DO CONVERSOR. Este pedido propõe um método, um aparelho, um dispositivo eletrônico e uma mídia de armazenamento para suprimir oscilações de banda larga do conversor, aplicados para suprimir oscilações do sistema de conversor em uma faixa de banda larga de frequência, em que o método compreende: determinar uma faixa de banda de frequência do conversor na qual as oscilações de banda larga precisam ser suprimidas e um valor-alvo do controle de impedância de acordo com os requisitos do sistema do conversor; calcular um componente de banda larga da tensão do barramento CA do conversor na faixa de banda de frequência; extrair uma quantidade característica de banda larga transformada para o lado CC após a transformação de coordenadas dos componentes de banda larga pelo menos da tensão do barramento CA na faixa de banda de frequência; e quando a amplitude do componente de banda larga da tensão do barramento CA na faixa de banda de frequência exceder ou for igual a duração de um primeiro limiar de inicialização e for maior ou igual a um primeiro limiar de tempo, emitir as quantidades características de banda larga depois de processá-las por meio de uma unidade de compensação de fase e/ou unidade proporcional e sobrepô-las a um valor de comando da corrente CC, da tensão CC ou da potência ativa do conversor, a fim de modular a corrente CC, a tensão CC ou a potência ativa.
