LÂMINAS DE TURBINAS EÓLICAS E MÉTODO DE MANUFATURA

Classificação IPC

Prioridades unionistas

Resumo técnico

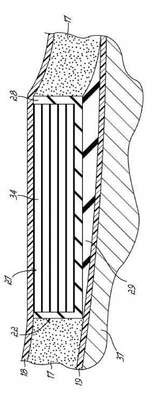

"LÂMINAS DE TURBINAS EÓLICAS E MÉTODO DE MANUFATURA".Por tratar a presente invenção de uma estrutura de reforço 9 para uma lâmina de turbina eólica na forma de uma pilha alongada 27 de camadas 31 de tiras compostas fibrosas e pultrudadas suportadas no interior de um canal com formato de U 28. O comprimento de cada uma das camadas 31 é ligeiramente diferente para criar uma conicidade nas extremidades das pilhas; o centro da pilha 27 apresenta cinco camadas 31, e cada uma das extremidades apresenta uma única camada 31. As extremidades de cada uma das camadas 31 são chanfradas, e a pilha é revestida com uma tira fina composta fibrosa e pultrudada 33 que se estende ao longo de todo o comprimento da pilha 27. A estrutura de reforço 9 se estende ao longo de uma trajetória curva no interior da concha externa da lâmina. Durante a configuração dos componentes da lâmina no interior do molde 37, a estrutura de reforço 9 é introduzida no interior do molde 37 com o deslizamento do canal 28 ao longo da superfície de uma cunha alongada 29 no interior do molde 37 ao longo da trajetória curva. A cunha 29 é orientada ao longo de seu comprimento em um ângulo dependendo da curvatura da trajetória nesta posição, de maneira a guiar a estrutura de reforço 9 para a posição desejada. As regiões do revestimento externo da lâmina em ambos os lados da estrutura de reforço 9 são preenchidas com espuma estrutural 17, e a estrutura de reforço 9 e a espuma 17 são ambas ensanduichadas entre um revestimento interno 18 e um revestimento externo 19.
