Patente de Invenção SEÇÃO DE TORRE SEGMENTADA DE TURBINA EÓLICA E SEU MÉTODO DE MONTAGEM de VESTAS WIND SYSTEMS A/S — IPC F03D 13/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.

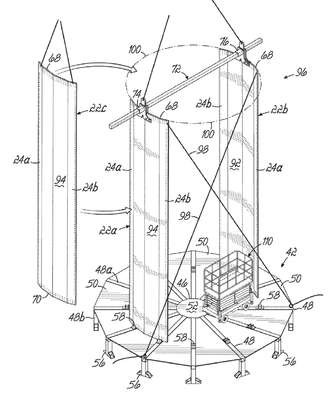

SEÇÃO DE TORRE SEGMENTADA DE TURBINA EÓLICA E SEU MÉTODO DE MONTAGEM.Um método de montagem de uma seção de torre de turbina eólica (12a) a partir de uma pluralidade de segmentos de torre (22) inclui a provisão da pluralidade de segmentos de torre (22) a um local de instalação de turbina eólica (32), formando um conjunto de estrutura de seção de torre (96) ao conectar pelo menos dois segmentos de torre (22a, 22b) a uma viga de suporte (72), em que o conjunto de estrutura de seção de torre (96) forma uma estrutura na qual montar ainda a seção de torre (12a), dispondo o conjunto de estrutura de seção de torre (96) sobre um suporte de montagem (42) e fixando a pluralidade restante de segmentos de torre (22c-22h) ao conjunto de estrutura de seção de torre (96) para formar a seção de torre (12a). Também revela-se um método de pré-instalação das placas de emenda (106) sobre os segmentos de torre (22a-22h) para fins de orientação ou simplificação de montagem. As placas de emenda (106) podem ser pré-instaladas de fábrica ou no local de instalação (32).
