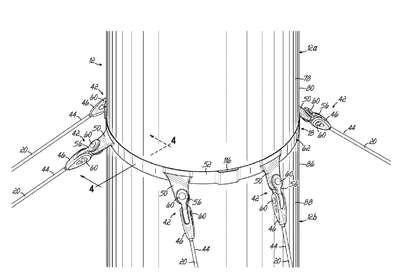

Patente de Invenção TURBINAS EÓLICAS ESTABILIZADAS, SISTEMAS PARA ESTABILIZAR TURBINAS EÓLICAS E MÉTODOS PARA INSTALAR AS MESMAS de VESTAS WIND SYSTEMS A/S — IPC F03D 13/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
TURBINAS EÓLICAS ESTABILIZADAS, SISTEMAS PARA ESTABILIZAR TURBINAS EÓLICAS E MÉTODOS PARA INSTALAR AS MESMAS.Uma turbina eólica (10) suportada por uma pluralidade de cabos (20). A turbina eólica (10) inclui uma torre (12). Uma unidade de geração de energia (14) é disposta na torre (12) e é configurada para produzir energia elétrica a partir do vento (40). A torre (12) inclui uma seção superior e uma seção inferior. Cada uma das seções superior e inferior inclui um flange direcionado para dentro (82, 90) tendo uma pluralidade de furos passantes (84, 92, 96). Um membro anular (62, 120) tem uma ou mais orelhas (50, 204) que se estendem para fora. Cada orelha (50, 204) é configurada para ser acoplada a um da pluralidade de cabos (20). O membro anular (62) inclui uma pluralidade de furos (68, 72, 104) que se alinham com os furos passantes (84, 92, 96) nos flanges direcionados para dentro (82, 90). Os furos (68, 72) incluem cada qual uma rosca de parafuso (100, 102). Prendedores rosqueados (94) são usados para prender o membro anular (62, 120) à torre (12). Um método para instalar inclui tensionar cabos (20) após a instalação do módulo de interface (18, 120) na torre (12) e antes da instalação da unidade de geração de energia (14).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
