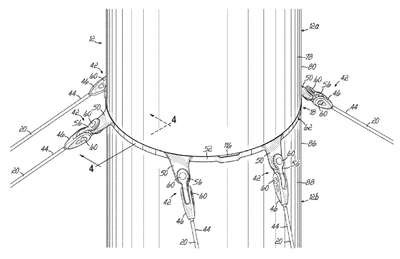

Patente de Invenção TURBINAS EÓLICAS ESTABILIZADAS, SISTEMAS PARA ESTABILIZAR TURBINAS EÓLICAS E MÉTODOS PARA INSTALAR AS MESMAS de VESTAS WIND SYSTEMS A/S — IPC F03D 13/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
TURBINAS EÓLICAS ESTABILIZADAS, SISTEMAS PARA ESTABILIZAR TURBINAS EÓLICAS E MÉTODOS PARA INSTALAR AS MESMAS. Uma turbina eólica (10) suportada por uma pluralidade de cabos (20). A turbina eólica (10) inclui uma torre (12) fixada em uma extremidade a uma fundação (16) e incluindo pelo menos duas seções de torre (12a, 12b, 12c), incluindo uma seção superior e uma seção inferior. Cada uma das seções superior e inferior inclui um flange direcionado para dentro (82, 90) tendo uma pluralidade de furos passantes (84, 92). O flange direcionado para dentro (90) da seção inferior inclui adicionalmente uma pluralidade de segundos furos (104) espaçados da pluralidade de furos passantes (92). Um módulo de interface (18, 120) é preso entre a seção superior e a inferior e inclui um anel (62) a partir do qual uma ou mais orelhas (50, 204) se estendem para fora, cada orelha (50, 204) sendo configurada para ser acoplada a um da pluralidade de cabos (20). O anel (62) inclui uma pluralidade de furos passantes (72) que se alinham com os furos passantes (84, 92) nos flanges direcionados para dentro (82, 90) de cada uma das seções de torre superior e inferior e uma pluralidade de furos adicionais (96) que se alinham com a pluralidade de segundos furos (104) no flange direcionados para dentro (90) da seção inferior. Um método para instalar uma turbina eólica (10) tendo uma torre cabeada (12) é também divulgado.
