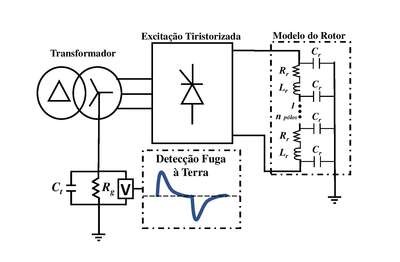

Patente de Invenção DETECÇÃO DE FUGAS IMINENTES À TERRA EM ROTORES DE MOTORES SÍNCRONOS — IPC G01R 31/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DETECÇÃO DE FUGAS IMINENTES À TERRA EM ROTORES DE MOTORES SÍNCRONOS.A presente invenção trata da detecção de fugas à terra em rotores síncronos alimentados por excitação estática tiristorizada, de forma a atender uma real demanda da indústria por proteção de seus equipamentos, possibilitando a redução dos tempos de parada e custos de reparo. Em especial, tal falha apresenta taxa de ocorrência relativamente elevada, uma vez que o enrolamento de rotor é exposto concomitantemente a ciclos de estresse elétricos, mecânicos e térmicos. A presente invenção pretende prover uma detecção iminente, onde a falha está ainda em estágio inicial ao apresentar resistência significante, que utiliza apenas um sensor extra para medição da tensão de neutro sobre resistor de aterramento, partindo da análise do perfil determinado pela integral de convolução do sinal. Dessa forma, possibilita a detecção robusta de falhas simétricas e assimétricas, além de propiciar uma larga fronteira de detecção com baixa sensibilidade, em condições normais, às variações dinâmicas do ângulo de disparo.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
01/08/2023
RPI 2743
Pedido de patente depositado
#2.1
06/06/2023
RPI 2735
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230033516' em 23/04/2023 16:51 (WB)
