TOPOLOGIA MULTINÍVEL HÍBRIDA TANPC CINCO NÍVEIS

Classificação IPC

Resumo técnico

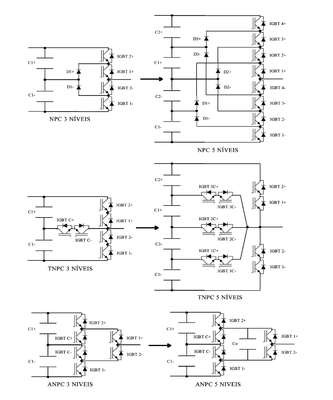

A presente invenção trata de um novo conceito topológico híbrido composto pela integração entre as topologias TNPC (T-type Neutral Point Clamped) e ANPC (Active Neutral Point Clamped), resultando na topologia hibrida com cinco níveis de tensão denominada de TANPC. Esta destina-se principalmente ao mercado de inversores de média tensão onde conversores estáticos de potência são utilizados em aplicações que necessitam melhores espectros harmônicos de tensão e corrente, além da limitação de dv/dt e da tensão de modo comum. A construção da nova topologia se faz da seguinte forma: primeiramente a estrutura clássica ANPC é separada em duas partes, uma superior e outra inferior; posteriormente, uma parte da topologia TNPC (àquela com semicondutores em anti-série) também é separada; por fim, essas três partes em conjunto formam a topologia final TANPC cinco níveis, onde as partes da estrutura ANPC perfazem os níveis +Vdc/2, +Vdc/4, ?Vdc/4 e ?Vdc2, enquanto a parte da estrutura TNPC perfaz o nível 0V, totalizando os cinco níveis da topologia. Essa topologia apresenta oito IGBTs e quatro capacitores de filtro, apresentando menor contagem total e por componente, em comparação com outras estruturas cinco níveis clássicas da família de topologias com neutro grampeado como a NPC e TNPC.
