TOPOLOGIAS MULTINÍVEIS ENTRELAÇADAS COM DISPOSITIVOS EM SÉRIE

Classificação IPC

Resumo técnico

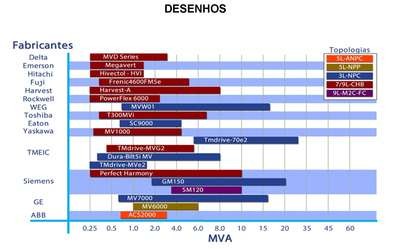

TOPOLOGIAS MULTINÍVEIS ENTRELAÇADAS COM DISPOSITIVOS EM SÉRIE. A presente invenção trata de um novo conceito topológico híbrido para conversores estáticos de potência. Parte-se do pressuposto que componentes de baixa tensão, mais eficientes e com custos reduzidos, podem ser associados em série, de forma integrada ao conceito de topologias multiníveis. Esse conceito integrado faz alusão à associação em série de IGBTs, ao entrelaçamento topológico através de indutor acoplado de saída e ao conceito de estruturas multiníveis, dando origem, portanto, às Topologias Multiníveis Entre-Série-Laçadas. A presente invenção pretende atacar a maior parcela do mercado de inversores de média tensão (55% são menores que 3MW), mas limita-se a tensão de saída entre 2.3kV à 4.16kV. Dessa forma são apresentadas as topologias híbridas: SD-TNPC (Series Devices T-type Neutral Point Clamped); P-SD-TNPC (Positive Series Devices T-type Neutral Point Clamped); N-SD-TNPC (Negative T-type Neutral Point Clamped), SDI-TNPC (Series Devices and Interleaved T-type Neutral Point Clamped); PN-SDI-TNPC (Positive and Negative Series Devices Interleaved T-type Neutral Point Clamped); SD-TANPC (Series Devices T-type Active Neutral Point Clamped); P-SD-TNPC (Positive Series Devices T-type Active Neutral Point Clamped); N-SD-TNPC (Negative T-type Active Neutral Point Clamped), SDI-TNPC (Series Devices and Interleaved T-type Active Neutral Point Clamped); e, por fim, PN-SDI-TNPC (Positive and Negative Series Devices Interleaved T-type Active Neutral Point Clamped).
