CONJUNTO DE SUSPENSÃO E EIXO AUTODIRECIONAL PARA APLICAÇÃO DE UM E DOIS EIXOS EM SEMIRREBOQUES

Classificação IPC

Resumo técnico

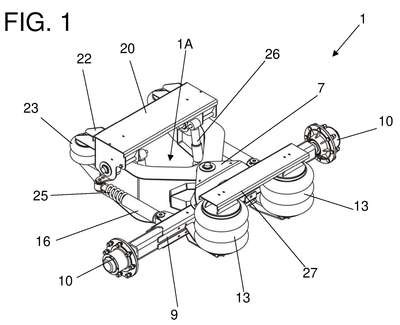

O presente pedido de patente idealiza um sistema de controle de eixo autodirecional e o respectivo conjunto de eixo autodirecional com suspensão pneumática, para ser adaptado em implementos rodoviários, que pertencente ao campo dos equipamentos para veículos rodoviários pesados de carga; os equipamentos do estado da técnica são compreendidos pelo eixo autodirecional, o qual é constituído por um eixo com as extremidades articuladas e pelo eixo autodirecional com ralas, constituído por um conjunto de eixo e suspensão unido ao chassi do semirreboque através de uma rala, que permite o giro do eixo ao trafegar em curvas; tais equipamentos não possuem controle de direcionamento das suas rodas e são propensos a vibrações laterais do eixo causando pequenos arrastes entre os pneus e solo, o que ocasiona o desgaste prematuro dos pneus, sendo assim o objeto do presente pedido de patente é constituído por um equipamento que compreende uma estrutura rígida (1A), que possui três pontos de articulação, duas frontais e uma posterior, em seu vértice, onde é acoplado um eixo autodirecional (9), o qual é controlado por cilindros hidráulicos (16) conectados em um circuito hidráulico independente, que define o sistema, ora em apresentação; sendo que os pontos de articulação frontal lhe permitem uma movimentação angular.
