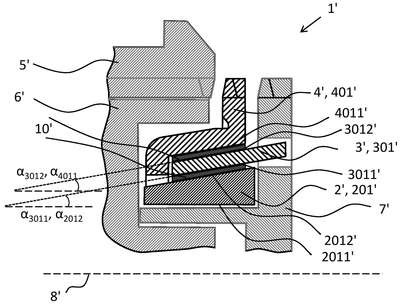

Patente de Invenção DISPOSITIVO DE SINCRONIZAÇÃO E TRANSMISSÃO DE MUDANÇA DE MARCHA PARA UM VEÍCULO de OERLIKON FRICTION SYSTEMS (GERMANY) GMBH — IPC F16D 23/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
A presente invenção refere-se a um dispositivo de sincronização (1) de uma transmissão de mudança de marcha para um veículo movido a motor.A presente invenção tem como base um dispositivo de sincronização (1) de uma transmissão de mudança de marcha para um veículo movido a motor que compreende um anel interno sincronizador (2), um anel mediano sincronizador (3) e um anel externo sincronizador (4). O anel mediano sincronizador (3) compreende um primeiro corpo cônico do anel mediano (301) com uma primeira superfície interna do anel mediano (3011) e uma primeira superfície externa do anel mediano (3012), que liga o primeiro corpo do anel mediano (301) em uma direção radial se estendendo até o eixo geométrico axial do anel (8), no qual a primeira superfície interna do anel mediano (3011) se estende por um primeiro ângulo interno (a3011) do anel mediano e a primeira superfície externa do anel mediano (3012) se estende por um primeiro ângulo externo (a3012) do anel interno até o eixo geométrico do anel (8). Para aumentar ainda mais o momento de sincronização a ser transmitido, o primeiro ângulo interno (a3011) do anel mediano e o primeiro ângulo externo (a3012) do anel mediano são diferentes de acordo com a invenção.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
10/05/2022
RPI 2679
Parecer de pré-exame
#6.23
25/01/2022
RPI 2664
Publicação do pedido de patente
#3.1
13/03/2018
RPI 2462
Pedido de patente depositado
#2.1
16/01/2018
RPI 2454
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170060986' em 22/08/2017 08:31 (WB)
