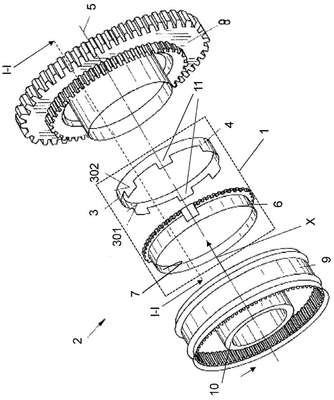

Patente de Invenção CONJUNTO PARA UMA UNIDADE DE SINCRONIZAÇÃO DE UMA TRANSMISSÃO DE ENGRENAGEM DE RAZÃO VARIÁVEL de OERLIKON FRICTION SYSTEMS (GERMANY) GMBH — IPC F16D 23/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
A invenção refere-se a um conjunto (1) para uma unidade de sincronização (2) de uma transmissão de engrenagem de razão variável.A invenção inicia de um conjunto (1) que tem um anel do sincronizador (6) e um anel de atrito (4). O anel de atrito (4) tem uma superfície de atrito (301) e uma superfície de instalação (302) e o anel do sincronizador (6) tem uma superfície de contato (7) direcionada para a superfície de instalação (302) do anel de atrito (4). Para permitir uma alta eficiência da unidade de sincronização (2) e simultaneamente uma operação funcionalmente segura e confortável da transmissão de engrenagem de razão variável, é proposto de acordo com a invenção que o anel do sincronizador (6) e o anel de atrito (4) sejam configurados e dispostos, tal que a forma geométrica da superfície de instalação (302) do anel de atrito (4) difira da forma geométrica da superfície de contato (7) do anel do sincronizador (6) em um estado de livramento de um processo de sincronização, e que a forma geométrica da superfície de instalação (302) do anel de atrito (4) corresponda com a forma geométrica da superfície de contato (7) do anel do sincronizador (6) em um estado de carga do processo de sincronização.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
10/05/2022
RPI 2679
Parecer de pré-exame
#6.23
25/01/2022
RPI 2664
Publicação do pedido de patente
#3.1
19/12/2017
RPI 2450
Pedido de patente depositado
#2.1
29/08/2017
RPI 2434
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170034087' em 23/05/2017 11:14 (WB)
