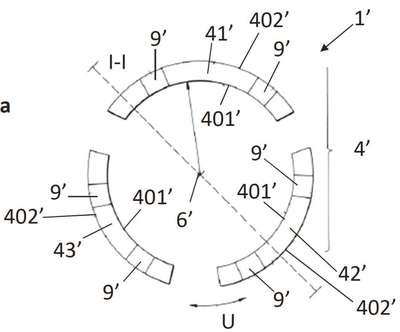

Patente de Invenção Anel de fricção para uma unidade de sincronização, unidade de sincronização e transmissão de mudança de engrenagem de OERLIKON FRICTION SYSTEMS (GERMANY) GMBH — IPC F16D 23/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
: "ANEL DE FRICÇÃO PARA UMA UNIDADE DESINCRONIZAÇÃO" A invenção refere-se a um anel de fricção (1) para uma unidade de sincronização de uma transmissão de mudança de engrenagem. O anel de fricção (1) compreende um corpo do anel de fricção cônico (4) possuindo uma superfície interna de fricção (401) e uma superfície externa de instalação (402), as quais cada uma ligada ao corpo do anel de fricção (4) em uma direção radial que se estende perpendicular a um eixo axial do anel de fricção (6). O corpo do anel de fricção (4) é interrompido em uma direção circunferencial (U) que se estende em torno do eixo do anel de fricção (6) por um ponto de separação (5) de tal modo que uma primeira superfície de separação (7) e uma segunda superfície de separação (8) são formadas no ponto de separação (5). A fim de assegurar que o anel de fricção (1) assume uma posição longitudinal controlada em relação a um anel sincronizador durante a sincronização, a primeira superfície de separação (7) e a segunda superfície de separação (8) entram em contato uma com a outra em uma zona predefinível em tal maneira que o corpo do anel de fricção (4) é conformado sob a forma de um contorno fechado na direção circunferencial (U) com uma circunferência menor (13).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 38 §2° da LPI
#11.4
21/03/2023
RPI 2724
Deferimento
#9.1
06/12/2022
RPI 2709
Exigência preliminar
#6.21
11/08/2020
RPI 2588
Publicação do pedido de patente
#3.1
30/05/2017
RPI 2421
Pedido de patente depositado
#2.1
22/11/2016
RPI 2394
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160051047 em 13/09/2016 10:34(WB).
