DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ACUMULADOR E ORGANIZADOR DE FARDOS DE FENO

Classificação IPC

Resumo técnico

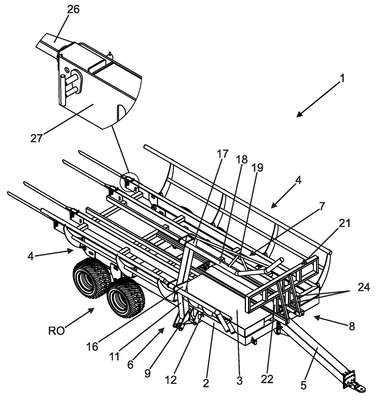

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ACUMULADOR E ORGANIZADOR DE FARDOS DE FENO. A presente solicitação de patente de modelo de utilidade refere-se a uma estrutura de elevação (6) singular, com um braço elevador (7) e um cilindro hidráulico (10), destacando-se por ter um único ponto de articulação (9). A estrutura de elevação (6) inclui um braço articulador linear (11), que apresenta hastes longitudinais duplas (12) e hastes longitudinais superior (14) e inferior (15). A estrutura de elevação (6) permite um melhor manejo de recolhimento dos fardos de feno, de fora para dentro, garantindo a segurança deles durante o processo de recolhimento, que se dá pela diferença de comprimento entre a haste substancialmente linear (18) e a guarnição com hastes longitudinais duplas (12). O braço elevador (7) tem uma alta capacidade de carga, podendo suportar entre 10 e 15 fardos. Ainda, o acumulador (1) inclui um mecanismo empurrador de fardos (8), formado por roldanas (R), trilhos (20) e um cilindro hidráulico (21), o qual se destaca por possuir uma estrutura retangular de amplo alcance (21) para os fardos de feno. O presente modelo tem o seu campo de aplicação voltado para o campo da agropecuária, mais precisamente, atuando no processo de recolhimento dos fardos de fenos secos e pré-secos.
