DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM COLETOR DE ÁGUA PARA INSTALAÇÃO EM PAREDES

Classificação IPC

Resumo técnico

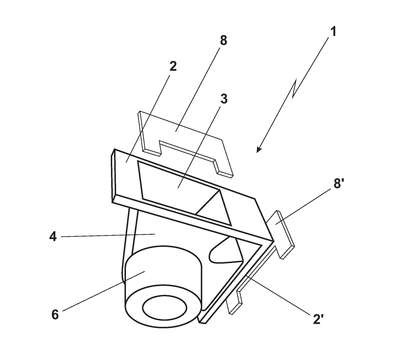

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM COLETOR DE ÁGUA PARA INSTALAÇÃO EM PAREDES.Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em coletor de água para instalação em paredes, pertencente à área da construção civil com aplicação em instalações hidráulicas, mais particularmente trata-se de um coletor de água a ser instalado no vértice do fechamento do shaft do banheiro, com duas aberturas, de modo que sirva para coletar águas, tanto do box do banho (área molhada), quanto da área de vaso sanitário e lavatório (área molhável), através do qual são obtidos resultados práticos, seguros e funcionais muito vantajosos. O coletor de água compreende um corpo único (1) formado por duas faces (2; 2) em 90 graus, dotadas de respectivas aberturas (3; 3) de captações de águas da área molhada e da área molhável, a partir das quais se converge o corpo central (4) dotado na face superior de ressalto superior (5) para captação de água de despejo do lavatório e na face inferior de uma saída de água (6) dotada de uma tampa (7) elevada e distante da borda da saída de água (6), formando um sifão que mantém o nível da água acima da borda da tampa (7). Ditas aberturas (3; 3) recebem as respectivas grelhas (8; 8).
