DISPOSIÇÃO INTRODUZIDA EM FIXAÇÃO DÍADE ENTRE CRUZETA E PLACA MODULAR PARA COMPOSIÇÃO DE PISO ELEVADO

Classificação IPC

Resumo técnico

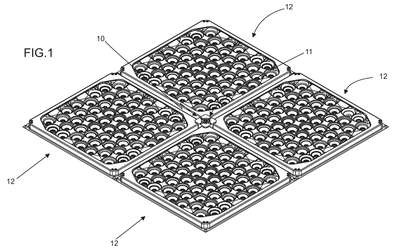

DISPOSIÇÃO INTRODUZIDA EM FIXAÇÃO DÍADE ENTRE CRUZETA E PLACA MODULAR PARA COMPOSIÇÃO DE PISO ELEVADO. Trata-se de fixação díade (10) entre cruzeta (11) e placa modular (12) compreendida pela previsão de fixação primária (M1) e fixação secundária (M2) entre a cruzeta (11) e placas modulares (12), sendo a fixação primária (M1) compreendida por pinos projetantes (11b1) desenvolvidos a partir da face inferior da parede superior (11C) e regressões (11a1) para cravamento em correspondentes berços receptores (12a1) previstos próximas as arestas chanfradas da placa modular (12), enquanto a fixação secundária (M2) é compreendida pela ancoragem de um dos oito rebaixos inferiores cônicos (11d1) da cruzeta (11) em correspondentes ressaltos (12b1), também, cônicos e projetados próximo dos vértices da saia (12b) da placa modular (12) para inserção de parafuso (13), sendo os rebaixos (11d1) dispostos de forma radial na base (11d) e distribuídos de acordo com as bordas (11d2) onde são previstos degraus (11d3) praticados abaixo das regressões (11a1), por sua vez, dotadas de um relevo central (11b2) paralelo à um par de depressões (11b3).
