DISPOSIÇÃO CONSTRUTIVA APLICADA EM COLUNA MODULAR PARA PORTÃO BASCULANTE

Classificação IPC

Resumo técnico

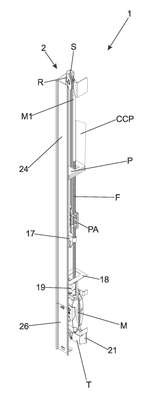

DISPOSIÇÃO CONSTRUTIVA APLICADA EM COLUNA MODULAR PARA PORTÃO BASCULANTE. A presente solicitação de modelo de utilidade refere-se a uma coluna (1) para portão basculante (PB), a qual visa resolver a dificuldade de balanceamento e a inflexibilidade dimensional de portões convencionais, além de simplificar a instalação. O presente modelo consiste em uma coluna (1) modular pré-configurada que integra uma canaleta de guiamento (CG) e todos os dispositivos de fixação. A melhoria funcional é alcançada por um sistema de balanceamento composto por uma caixa de contrapeso (CCP) configurada para receber pesos fragmentados em chapas (P), permitindo o gerenciamento da carga de contrapeso. O acionamento é realizado por um motorredutor (M) que rotaciona um fuso (FS), o qual movimenta uma porca acionadora (PA). A nova disposição construtiva é definida pelo fato de a porca acionadora (PA), conectada ao eixo (E) da roldana (R) do portão, realizar seu curso transpassando a estrutura da caixa de contrapeso (CCP), enquanto a caixa de contrapeso (CCP) se movimenta em sentido oposto, garantindo um balanceamento equalizado e contínuo da folha móvel (F).
