DISPOSIÇÃO CONSTRUTIVA APLICADA EM BRAÇO DE DESTRAVAMENTO PARA PORTÕES BASCULANTES

Classificação IPC

Resumo técnico

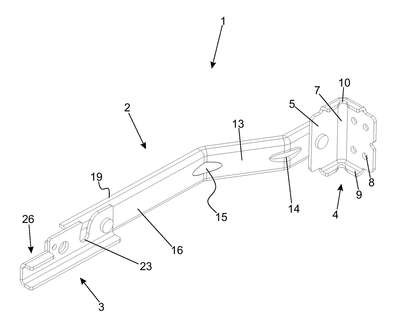

DISPOSIÇÃO CONSTRUTIVA APLICADA EM BRAÇO DE DESTRAVAMENTO PARA PORTÕES BASCULANTES. Trata o presente modelo de utilidade de uma disposição construtiva aplicada em braço de destravamento (1) para portões basculantes, compreendendo, essencialmente, uma haste central (2), uma trava deslizante (3) e uma cantoneira (4), sendo preferencialmente confeccionado em chapa galvanizada com espessura reduzida. A cantoneira (4) é conformada por uma primeira aba ortogonal (5) e uma segunda aba ortogonal (6), unidas por uma linha angular central (7), providas de furos de fixação (8) e de flanges de dobra periféricos (9) com recorte semicircular central (10). A haste central (2) compreende uma porção retilínea terminal de fixação (11) com furo passante de fixação (12), um segmento angulado de transição (13) com vinco mecânico rebaixado (14) e vinco mecânico saliente (15), e um corpo longitudinal de seção transversal substancialmente retangular (16), provido de recorte lateral curvilíneo (17), furos de fixação (18), flange de dobra longitudinal lateral superior (19) e flange de dobra longitudinal lateral inferior (20). A trava deslizante (3) compreende um primeiro montante terminal (21) com primeiro furo passante (22), recorte lateral curvilíneo (23), segundo montante terminal (24) com segundo furo passante (25), corpo longitudinal de seção transversal em U (26), aba longitudinal inferior (27) e extremidade frontal arredondada (28).
