EQUIPAMENTO PARA MONITORAMENTO, DETECÇÃO PRECOCE E CLASSIFICAÇÃO DO NÍVEL DE SATURAÇÃO DOS TRANSFORMADORES DE CORRENTES VIA A ANÁLISE DE SINAIS E TÉCNICAS ESTATÍSTICAS

Classificação IPC

Resumo técnico

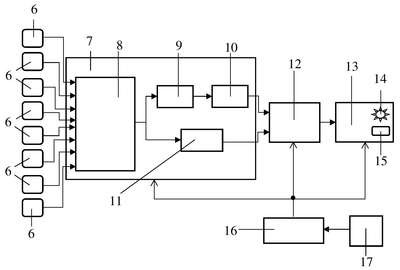

EQUIPAMENTO PARA MONITORAMENTO, DETECÇÃO PRECOCE E CLASSIFICAÇÃO DO NÍVEL DE SATURAÇÃO DOS TRANSFORMADORES DE CORRENTES VIA A ANÁLISE DE SINAIS E TÉCNICAS ESTATÍSTICAS. De acordo com a presente patente de modelo de utilidade, pertencente a área de eletrônica e especificamente de processamento digital de sinais, refere-se a um equipamento com hardware e software de coleta e análise de sinais que aliado às técnicas estatísticas permite detectar de modo precoce e classificar o nível de saturação dos núcleos dos Transformadores de Correntes - TCs utilizados na medição, monitoramento, controle e proteção dos Sistemas Elétricos de Potência. A indicação da saturação é definida via o Cálculo da Média Móvel Simples (21) das últimas 10 amostras (ciclos) da Corrente Secundária do TC (2) monitorada, a filtragem de suavização no Filtro de Savitzky-Golay (22) de 1ª ordem e pelo Cálculo da Curtose (23) cujo valor é comparado no Comparador da Curtose (24) com o Valor de Referência (25) e caso seja superior aciona o Sinalizador de Alarme (14) indicando que ocorreu a saturação do TC, e o valor da curtose exibida no Mostrador da Curtose (15), juntamente com o número do TC monitorado e a data e hora da ocorrência.
