MÉTODO E CONJUNTO ATENUADOR DE HARMÔNICOS E DE CORREÇÃO DO FATOR DE POTÊNCIA PARA CARGAS TRIFÁSICAS DE PERFIS DE CONSUMO E DE DISTORÇÕES HARMÔNICAS SEMELHANTES.

Classificação IPC

Resumo técnico

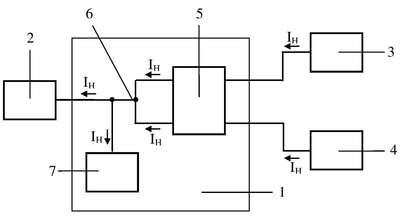

Patente de Invenção: ?MÉTODO E CONJUNTO ATENUADOR DE HARMÔNICOS E DE CORREÇÃO DO FATOR DE POTÊNCIA PARA CARGAS TRIFÁSICAS DE PERFIS DE CONSUMO E DE DISTORÇÕES HARMÔNICAS SEMELHANTES?.De acordo com a presente invenção, pertencente à área elétrica, o método e o conjunto formado por um transformador redutor de harmônicos (5) e um filtro de harmônicos (7) é capaz de eliminar quase que totalmente as correntes harmônicas oriundas de duas cargas trifásicas não-lineares (3 e 4), alimentadas em baixa ou em média tensão, em conexões com neutro e sem neutro, que apresentam perfis de consumo e de distorções harmônicas semelhantes.O filtro de harmônicos (7) pode ser do tipo passivo, ativo ou ativo híbrido. Enquanto que o transformador redutor de harmônicos (5) deve ter enrolamentos primários duplos ligados em delta e enrolamentos secundários em zig-zag +15° e zig-zag -15°, ou em zig-zag +45° e zig-zag +15°, ou ainda em zig-zag +45° e zig-zag -15°.
