DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM INSERTE PARA FIXAÇÃO DE ESTRUTURAS DE GUARDA CORPO E SEU PROCESSO DE FABRICAÇÃO

Classificação IPC

Resumo técnico

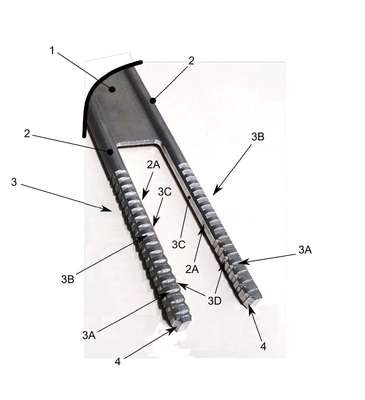

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM INSERTE PARA FIXAÇÃO DE ESTRUTURAS DE GUARDA CORPO E SEU PROCESSO DE FABRICAÇÃO O modelo de utilidade trata de uma disposição construtiva introduzida em inserte para fixação de estruturas de guarda corpo e seu processo de fabricação, situado no se- tor tecnológico de sistemas de fixação de guarda corpos para envidraçamento predial, sendo que garante maior ancoragem da coluna do guarda corpo na alvenaria; bem como, maior rigidez estrutural contra flexões laterais, suportando maiores esforços e possibilitando a utilização de diâmetros menores, com a mesma rigidez, com vistas a evitar danos à estrutura; além facilitar o processo de fabricação dos insertes. Sabe-se que, atualmente, para a fixação de guarda corpos, são utilizados modelos de insertes com hastes que apresentam uma superfície lisa, a qual dificulta a adesão do material no processo de colagem. Diante disso, caracteriza-se por uma estrutura (1) com hastes (2) providas de ranhuras transversais (3) e chanfros (4) nas extremidades, onde possuem ranhuras integrais (3A), e, na região mediana, ranhuras parciais (3B) interrompidas por porções lisas (3C) junto às laterais internas (2A) das hastes (2); sendo ainda que as ranhuras (3A) são complementadas por rebaixos (3D) junto às porções lisas (3C); sendo que o processo de fabricação apresenta uma etapa inicial de extrusão e etapas de usinagem das demais partes integrantes do inserte.
