DISPOSIÇÃO CONSTRUTIVA EM MECANISMO DE TRANSMISSÃO APLICADO EM LINHAS DE PLANTIO PANTOGRÁFICAS DE MÁQUINAS E IMPLEMENTOS AGRÍCOLAS EM GERAL

Classificação IPC

Resumo técnico

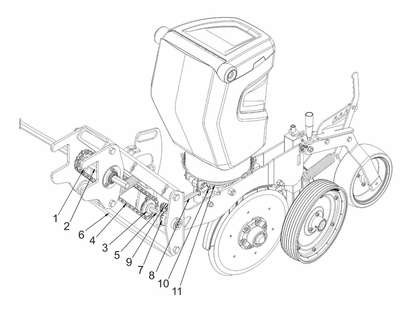

DISPOSIÇÃO CONSTRUTIVA EM MECANISMO DE TRANSMISSÃO APLICADO EM LINHAS DE PLANTIO PANTOGRÁFICAS DE MÁQUINAS E IMPLEMENTOS AGRÍCOLAS EM GERAL. O modelo de utilidade refere-se a uma disposição construtiva em mecanismo de transmissão aplicado em linhas de plantio pantográficas de máquinas e implementos agrícolas em geral que apresenta uma configuração extremamente simplificada, apresentando a transmissão por corrente e rodas dentadas posicionada no interior da linha de plantio dispensando qualquer tipo de proteção, estando totalmente protegida pelas próprias hastes do sistema pantográfico, não ficando nenhum de seus componentes expostos; bem como, simplifica e reduz o número de componentes do conjunto. O constituído por uma primeira roda dentada (1), cuja fixação é feita sobre o próprio eixo motriz (2) do equipamento (plantadeira), a qual transmite rotação para uma segunda roda dentada (3), através de uma corrente (4), e é fixada junto a um primeiro eixo (5), sendo este paralelo ao eixo motriz do equipamento (plantadeira), e, mancalizado na outra extremidade dos suportes pantográficos (6) da linha; sendo que, junto a este primeiro eixo (5), ainda é fixado um pinhão motriz (7), o qual transmite rotação para um segundo eixo (8), perpendicular ao primeiro eixo (5), através de um pinhão movido (9) fixado na extremidade do segundo eixo (8), e, gerando a rotação devido ao engrenamento dos pinhões motriz (7) e movido (9), perpendiculares entre si; sendo, ainda que, este segundo eixo (8) também é mancalizado, tendo, na outra extremidade, um segundo pinhão motriz (10), o qual transmite a rotação para uma coroa movida (11), na qual está fixado o disco perfurado responsável pela dosagem de sementes (A).
