DISPOSITIVO AJUSTÁVEL PARA SUSTENTAÇÃO DE VIDRO DESLIZANTE

Classificação IPC

Resumo técnico

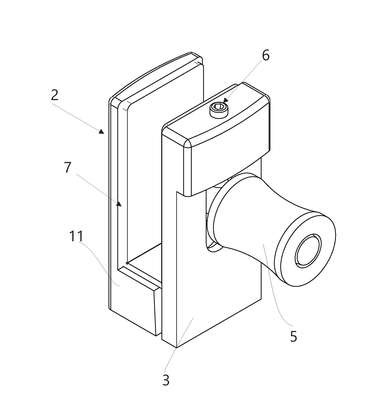

Constituído por um dispositivo que sustentar vidros deslizantes, mantendo o seu nivelamento em relação ao trilho de sustentação, por meio de regulagem de altura, este dispositivo é formado por um corpo (2), uma capa (3), um eixo de apoio (4), um rolo deslizante rotativo (5), um parafuso allen de regulagem (6), um protetor do vidro (7) e um parafuso (8), onde o corpo, de formato retangular, é dotado de um rasgo oblongo (9), na vertical, que permite o ajuste e a movimentação do eixo (4), por meio da regulagem de altura, através do parafuso allen (6), sendo que sobre o eixo é introduzido o rolo rotativo deslizante (5), e na extremidade inferior do corpo há uma base de sustentação quadrada (10), que apoia o protetor do vidro (7), tendo a dita base uma furação (11) que fixa o parafuso (8), o qual transpassa a capa (3), por meio de uma cavidade (12), prendendo o vidro (V) por mordedura.
