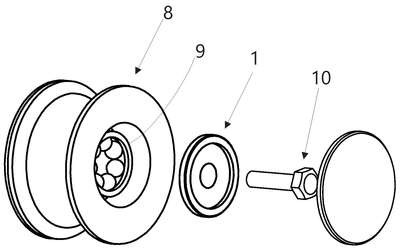

Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA APLICADA EM ARRUELA DE SEGURANÇA PARA ROLDANAS — IPC E05D 15/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO CONSTRUTIVA APLICADA EM ARRUELA DE SEGURANÇA PARA ROLDANAS. Desenvolvida para travar o sistema de rolamento interno das roldanas aparentes, fixadas em braços que sustentam portas de vidro, conformada por uma arruela de segurança (1) maciça e metálica, no formato de disco vazado ao centro, tendo a porção superior plana em toda a área central (2) com elevação no perímetro das bordas (3), sendo a porção inferior plana (4), tendo ao centro uma projeção cilíndrica vazada (5), cujo diâmetro é idêntico ao do perímetro da capa (7) do rolamento (6) para ancoragem, permitindo o transpasse do parafuso (10) que será rosqueado na haste (h), mantendo a arruela posicionada sobre o rolamento e a aba interna de ressalto (9) da roldana (8).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
30/01/2024
RPI 2769
Pedido de patente depositado
#2.1
23/08/2022
RPI 2694
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220063545' em 19/07/2022 16:12 (WB)
