DISPOSIÇÃO CONSTRUTIVA APLICADA EM FIXADOR DE TUBO OBLONGO

Classificação IPC

Resumo técnico

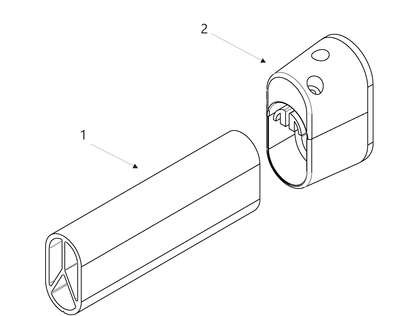

Constituído para fixar e sustentar tubo oblongo utilizado como trilho superior para vidros deslizantes, por meio de roldanas, em box de banheiro e outros ambientes, é composto de um fixador (1) e um tubo oblongo (2), sendo o fixador formando pela peça de sustentação (3) e a peça de encaixe (4). A peça de sustentação tem uma base fixação (23) provida de cavidades (5), para fixação à parede, e na porção frontal há um corpo de encaixe (6) dotado de uma face superior plana (7), com um orifício (8) ao centro e nas laterais canais rebaixados (9), sendo que este corpo circundado por um bojo de sustentação (10). A peça de encaixe (4) é provida na parte superior de um orifício ao centro (12) e outro (13) à frente e deslocado a 20º, sendo que a porção inferior projeta um segundo semiarco (14), tendo abaixo duas nervuras de encaixe (15) salientes, na forma de V invertido, e dispostos nas laterais da base da peça há dois canais protuberantes (16). O tubo oblongo (2) é provido, em toda a sua extensão interna, de um uma alma de reforço e resistência em forma de Y invertido (19).
