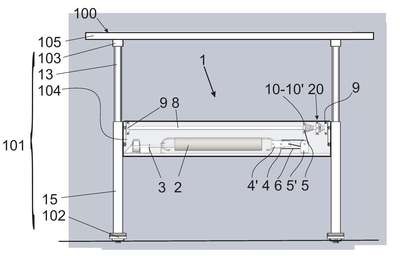

Modelo de Utilidade DISPOSIÇÃO APLICADA EM MECANISMO ELEVADOR DE TAMPO DE MESA — IPC A47B 9/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
O presente pedido de patente de modelo de utilidade refere-se a mecanismo (1) elevador de tampo de mesa, pertencente ao campo dos móveis, compreendido: por mola (2) ancorada em dispositivo de ancoragem (3); por sistema de roldanas formado: por roldana simples (4); por suporte (4)?, montado na extremidade da mola (2) e no qual fica montada a roldana simples (4); por roldana dupla (5); por suporte (5)?, no qual fica montada a roldana duplas (5); e por cabo de aço (6) que passa pelas roldanas (4), (5) e ancorado no suporte (4)?; por eixo (8); por mancais (9); por roldana cônica compensadora (10) montada no eixo (8), dotada de canaleta cônica helicoidal (10)?, na qual enrola e fica ancorado o trecho extremo do cabo de aço (6); por duas engrenagens extremas (11), montadas no eixo (8); por duas cremalheiras verticais (12), nas quais se engrenam engrenagens (11); por perfilados superiores verticais móveis (13), que alojam as cremalheiras (12); por perfilados inferiores verticais fixos (15), dentro dos quais ficam montados telescopicamente respectivos perfilados (13); por dispositivo (20) de travamento; e por dispositivo (30) de rolamento entre os perfilados (13), (15)
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
27/06/2023
RPI 2738
Exigência - art. 36 da LPI
#6.1
07/03/2023
RPI 2722
Publicação do pedido de patente
#3.1
29/10/2019
RPI 2547
Pedido de patente depositado
#2.1
27/11/2018
RPI 2499
Exigência - art. 21 da LPI
#2.5
25/09/2018
RPI 2490
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180029770' em 13/04/2018 10:31 (WB)
