DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM GRADE DE JANELA

Classificação IPC

Resumo técnico

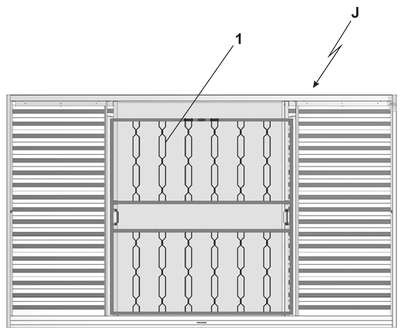

Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em grade de janela, pertencente ao setor técnico da construção civil, mais particularmente, trata-se de uma grade removível utilizada como segurança e que também permite a saída de emergência, com um sistema de instalação que torna possível sua remoção, fazendo com que, em caso de uma emergência, seja possível retirá-la, permitindo uma eventual saída de emergência pelo vão da abertura da janela, através do qual são obtidos resultados práticos, seguros e funcionais muito vantajosos.A grade de janela compreende uma grade (1), acoplada no vão de uma janela (J), a qual é dotada nos vértices inferiores, de pinos (2) e nos vértices superiores, de furos (3). Dita grade (1) é dotada em cada um dos vértices inferiores de um rasgo (12) em ?U? invertido, para encaixe nos pinos (2); nos vértices superiores, são previstos, nas extremidades das hastes (15), de pinos (13), que se encaixam nos furos (3). Ditas hastes horizontais (15), são dotadas nas extremidades internas, de rasgos (17) que se encerram, formando chanfros (18) onde gira o corpo (51) oblongo, do dispositivo (5) de trava.
