DISPOSITIVO DE COLETA E LIMPEZA DE ESQUADRIAS

Classificação IPC

Resumo técnico

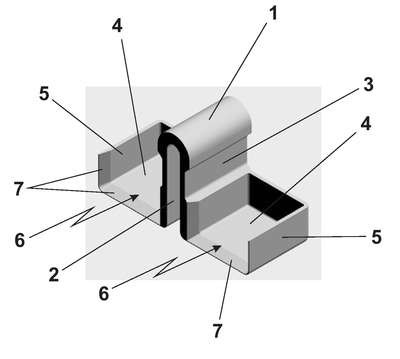

Trata-se a presente patente de invenção, de um dispositivo de coleta e limpeza de esquadrias, pertencente ao setor técnico da construção civil, mais particularmente, trata-se de um dispositivo que ao ser instalado nos cantos dos trilhos guia das esquadrias metálicas, permite a coleta de pequenas partículas de sujeiras e a limpeza destes trilhos guia que é um local fechado de difícil acesso e consequentemente propício ao acúmulo de pó e pequenas partículas de sujeiras.O dispositivo de coleta e limpeza de esquadrias compreende um corpo central (1), em ?U? invertido, formando um canal (2) com as faces verticais (3) prolongadas, pelo menos da mesma altura da parede divisória (PD) da esquadria (E), dotado nas extremidades das faces verticais (3), de abas perpendiculares (4), da largura dos trilhos guia (TG) das esquadrias (E), que por sua vez são cercadas por paredes (5), fechando os lados posterior e as laterais, formando uma face frontal (6) aberta, sendo as ditas abas perpendiculares (4) em suas faces frontais e as extremidades das paredes (5) dotadas de chanfro (7), formando duas pás unidas pelo corpo central (1).
