DISPOSIÇÃO INTRODUZIDA EM PODADORA

Classificação IPC

Resumo técnico

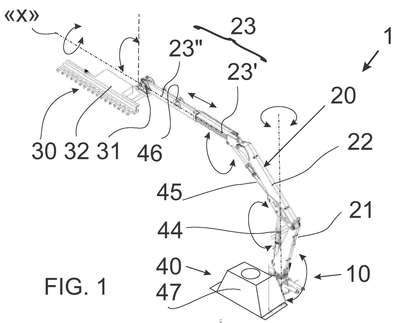

O presente relatório descritivo refere-se a um pedido de patente de modelo de utilidade para podadora (1), pertencente ao campo dos equipamentos agrícolas, que recebeu disposição para ser aplicada em ambientes urbanos e compreendida; por base (10) cilíndrica de pequeno volume; por braço (20) apto a girar por 3600 em relação à base (10) e composto por três segmentos de braço articulados uns em relação aos outros e em relação à base (10): segmento de bra-ço inferior (21), articulado e giratório por 3600 na base (10); segmen-to de braço intermediário (22), articulado no segmento de braço in-ferior (21); e segmento de braço superior telescópico (23), articula-do no segmento de braço intermediário (22) e compreendido por dois trechos telescopados: trecho fixo (23)? articulado no trecho de braço intermediário (22) e trecho (23)? telescopado no trecho fixo (23)?; e por barra de corte (30) montada na extremidade livre do tre-cho de braço telescopado (23)? e articulada neste através de junta universal (31), que propicia giro da barra de corte (30) em torno e em ângulo em relação ao eixo geométrico ?x? do segmento de braço superior (23).
