DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM RALO SIFONADO COM ALÇAPÃO

Classificação IPC

Resumo técnico

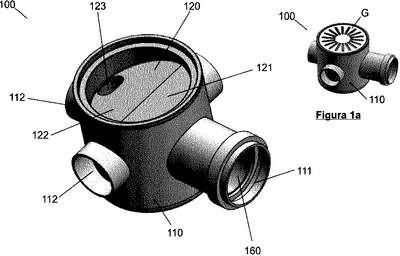

RESUMODISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM RALO SIFONADO COM ALÇAPÃO O presente modelo de utilidade se refere a um ralo sifonado com alçapão (100) dotado de um corpo (110) e de um tubo de escoamento (160), compreendendo um inserto de captação (120) e um alçapão (130), em que o inserto de captação (120) é dotado de uma superfície reta (121) e de uma superfície inclinada (122) e de um rebaixo anelar (125), sendo que a superfície inclinada (122) finda em uma abertura de escoamento (123) que se estende para um canal de escoamento (124) pelo qual a água (A) captada chega ao interior do pelo ralo sifonado com alçapão (100). O canal de escoamento (124) possui um mancal (125) no qual está mancalizado o alçapão (130) de modo pivotante por meio de uma articulação (131). O alçapão (130) possui duas abas de contrapeso (132) e uma tampa (133), opostas entre si e com uma relação de comprimento tal que a distância horizontal (comprimento) das abas de contra-peso (132) seja 1,5 a 3, preferencialmente 2 vezes maior do que a distância horizontal (comprimento) da tampa (133).
