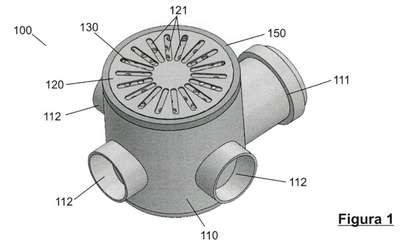

Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM RALO SIFONADO COM BOIA — IPC E03C 1/298. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 14/08/2015, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM RALO SIFONADO COM BÓIA O presente modelo de utilidade se refere a um ralo sifonado com bóia (100) dotado de um corpo (11 O), de um disco de escoamento (120) e de um anel de acabamento (150), compreendendo ainda uma bóia superior (130), uma bóia inferior (140) e um tubo de escoamento (160), em que a bóia superior (130) é dotada de um conjunto de furações de escoamento (131) dispostas de modo circular em torno do seu centro e afastadas deste centro, uma borda arredondada (132), uma parede anelar externa superior (133), uma parede anelar intermediária (134 ), uma superfície inclinada (135), uma parede anelar de estabilização (136), outra borda arredondada (137) e uma parede anelar externa inferior (138). A bóia inferior (140) é dotada de um disco superior (141 ), uma borda arredondada (142), uma parede anelar inclinada (143), uma parede anelar de estabilização (144), dentes de guia (147), uma parede anelar reta (145) e uma parede anelar de encosto (146), à qual se encosta a parede anelar externa inferior (138) da bóia superior (130) quando esta se encaixa na bóia inferior (140).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
15/01/2019
RPI 2506
Arquivamento - Art. 33 da LPI
#11.1
30/10/2018
RPI 2495
Publicação do pedido de patente
#3.1
09/10/2018
RPI 2492
Pedido de patente depositado
#2.1
13/09/2016
RPI 2384
Requerimento de pedido de patente
#2.10
Número de Protocolo 020150014151 em 14/08/2015 04:14(RJ).
