DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PENEIRA

Classificação IPC

Resumo técnico

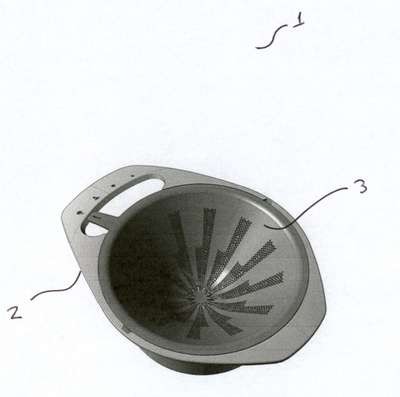

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PENEIRA, composta de um corpo base(2) e uma bandeja móvel(3), sendo que, o dito corpo(2) possui uma projeção tubular(4) no sentido para baixo, possuindo centralmente a formação de um rebaixo de conformação troncônica(5), composto lateralmente por rasgos perimetrais(6) ; superiormente, dito corpo(2) apresenta na sua aba circular(7) dois rasgos opostos(8) e leves rebaixos de travamento(9), sendo que, sua porção frontal também possui aba(10) e, sua porção posterior, possui aba alongada(11) com furo passante(12) ; dita aba(11) possui na sua face superior, marcações(13) ; dita bandeja móvel(3) possui conformação troncônica(14) e em suas paredes laterais apresenta a disposição de múltiplos orifícios(15) ; superiormente possui aba circundante(16) composta por dois ressaltos tipo batente(17), projetados de forma oposta, atuantes nos rasgos opostos(8) existentes na aba circular(7) do corpo base(2), de modo a limitar o deslocamento angular do ponteiro(18) ; a face inferior da aba circundante(16) possui saliências distais(19).
